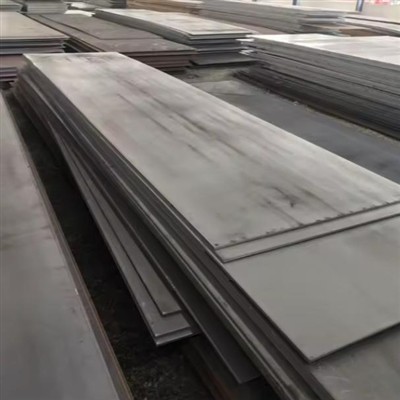

BV D460 ja BV D550 on Bureau Veritase (BV) poolt mere- ja avamererakenduste jaoks klassifitseeritud ülitugevad konstruktsiooniterasplaadid. Neid marke kasutatakse tavaliselt laevaehituse kriitilistes valdkondades, nagu keretalad, avameremoodulid ja muud rasked-konstruktsioonid, kus tugevuse, keevitatavuse ja sitkuse tasakaal on oluline.
Peamised erinevused:
Põhiline erinevus on nende kindlaksmääratud minimaalne voolavuspiir. BV D460 voolavuspiir on 460 MPa, BV D550 aga oluliselt kõrgem 550 MPa. See muudab D550 suuteliseks taluma suuremaid koormusi, võimaldades kaalu vähendada, kasutades projekteeritud konstruktsioonides õhemaid plaadisektsioone.
Suurema tugevuse saavutamiseks vajab D550 tavaliselt rafineeritumat keemilist koostist ning seda tarnitakse sageli karastatud ja karastatud (Q&T) olekus. Seevastu D460 saab sageli tarnida normaliseeritud või termo-mehaaniliselt juhitud töödeldud (TMCP) olekus. Seetõttu on D550 valmistamisel, eriti keevitamisel, üldiselt suuremad väljakutsed. See nõuab eelsoojenduse, soojussisendi ja keevisõmbluse järel{7}kuumtöötluse rangemat kontrolli, et säilitada selle mehaanilised omadused ja vältida pragunemist. Seetõttu hõlmab valik D460 ja D550 vahel kompromissi: D550 pakub suuremat tugevust ja kaalusäästu, samas kui D460 pakub paljude rakenduste jaoks lihtsamat valmistamist ja sageli paremat kuluefektiivsust.
Keemiline koostis
|
BV D460 eriti tugeva keemilise koostise karastamine ja karastamine |
|||||||
|
Hinne |
Element max (%) |
||||||
|
C |
Si |
Mn |
P |
S |
Al(min) |
N |
|
|
BV D460 |
0.20 |
0.55 |
1.70 |
0.030 |
0.030 |
0.015 |
0.020 |
|
BV D550 eriti tugeva keemilise koostise karastamine ja karastamine |
|||||||
|
Hinne |
Element max (%) |
||||||
|
C |
Si |
Mn |
P |
S |
Al(min) |
N |
|
|
BV D550 |
0.20 |
0.55 |
1.70 |
0.030 |
0.030 |
0.015 |
0.020 |
Mehaaniline omadus
|
BV D460 eriti kõrge tugevusega omadus karastamises ja karastamises |
||||||
|
Hinne |
Mehaaniline omadus |
Charpy V löögikatse |
||||
|
Saagikus |
Tõmbetugevus |
Pikendamine |
Kraad |
Energia 1 |
Energia 2 |
|
|
BV D460 |
Min Mpa |
Mpa |
min % |
-20 |
J |
J |
|
460 |
570-720 |
17% |
31 |
46 |
||
|
Märkus: Energia 1 on põikilöögi katse, energia 2 on pikisuunaline |
||||||
|
BV D550 eriti kõrge tugevusega omadus karastamises ja karastamises |
||||||
|
Hinne |
Mehaaniline omadus |
Charpy V löögikatse |
||||
|
Saagikus |
Tõmbetugevus |
Pikendamine |
Kraad |
Energia 1 |
Energia 2 |
|
|
BV D550 |
Min Mpa |
Mpa |
min % |
-20 |
J |
J |
|
550 |
670-830 |
16% |
37 |
55 |
||
|
Märkus: Energia 1 on põikilöögi katse, energia 2 on pikisuunaline |
||||||
