Profiili teras
Mis on profiilteras?
Profiilteras, tuntud ka kui konstruktsiooniteras, on valtsitud, tõmmatud või ühtlasteks ristlõigeteks pressitud konstruktsiooniterased, mida kasutatakse nende tugevuse, vastupidavuse ja mitmekülgsuse tõttu palju ehituses, infrastruktuuris ja masinates. Levinud tüüpide hulka kuuluvad I-talad, nurgaribad, kanalid (PFC) ja õõnesprofiilid (SHS/RHS/CHS). Tavaliselt toodetakse neid 6 m või 12 m pikkustena.
Laadi alla: sektsiooni terase teoreetiline kaalutabel (PDF/Excel)
GNEE STEEL on üks suurimaid terasetoodete hulgimüüjaid Hiinas. Oleme spetsialiseerunud kauplemisele:
Mustad terasprofiilid
Tsingitud terasprofiilid
Külm{0}}vormitud sektsioonid
Lame baar
Square Baar
Ümar baar
Nurk
Parallel ääriku kanal (PFC)
Universaalne tala
C-Jaotis
Toru – ümmargune õõnessektsioon (CHS)
Ruutõõnes sektsioon (SHS)
Ristküliku õõnes sektsioon (RHS)
Mikrostruktuuri võrdlus keevitatud H-tala ja kuumvaltsitud H-tala vahel
Kuumvaltsitud mütsi-kujulise terase ja keevitatud mütsi-kujulise terase võrdlus
Suur H{0}}tala tootmisliin
H{0}}tala suurusvahemik katab 200–800 mm.
Väike H-tala tootmisliin
H-tala toote spetsifikatsioonivahemik on 100–400 mm
Kerge H-tala tootmisliin
H-tala toote tehniliste andmete vahemik 100 - 250mm, kanal 100–250 mm, nurk 90–180 mm.
U-tala kaevandamiseks, I-tala, nurkteras, kanaliteras

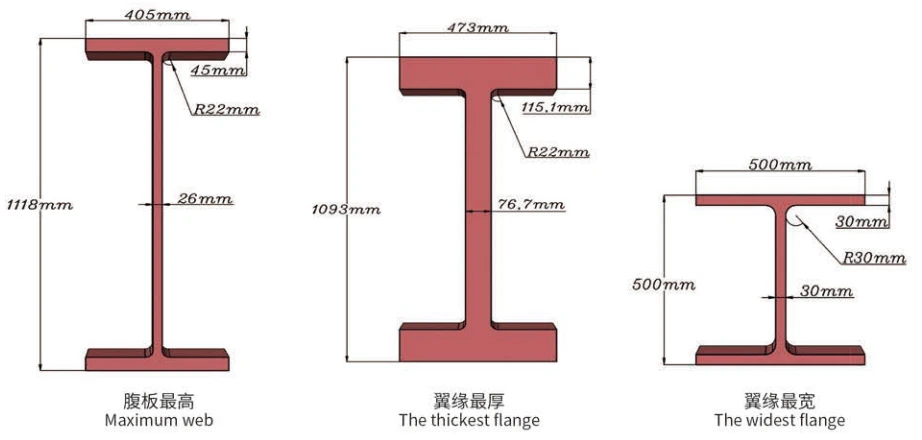

Ekstreemse spetsifikatsiooniga tooted
Kuumvaltsitud teras{0}}nafta ja gaasi ning ookeaniehituse ehituskonstruktsioonide jaoks
| Standardne | Hinne | Toote kategooria | Omadused ja kasutusalad |
| Q/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
H tala
Nurga teras
Kanali teras
|
Iseloomulik: GL ja CCS poolt autentitud; vastab JIS G3106 ja API RP2A II klassi madala-temperatuurikindlusele; H-talasid testitud JIS G0901 järgi.
Rakendus: kasutatakse peamiselt avamere naftapuurimisplatvormide jaoks.
|
| Nabors X puurimisprojekti tehniline leping | Q345EJ, Q345EJ-T1 |
Iseloomulik: Kõrge happes lahustuva Al nõuded; testimine ASTM A370 järgi; suurepärane sitkus ja keevitatavus.
Rakendus: Avamere naftapuurimisplatvormide valmistamiseks (pildi teksti järgi). |
|
| GB 712* |
A,B,D,E AH32, DH32, EH32, FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Iseloomulik: Suurepärane sitkus ja keevitatavus; valikulised paksuse suuna (Z-suuna) jõudlusnõuded.
Rakendus: Ookeani-, rannikualade ja siseveekogude laevade, kalapaatide ja ookeanide insenerikonstruktsioonide/kandeosade valmistamiseks. |
|
| GB/T 1591* | Q355ME, Q390D, Q390ME, Q420C, Q420MD, Q420ME, Q460ME, Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| GOST 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32, DH32, EH32, FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Q/MGB 455-2015 Kuumvaltsitav H-profiil teras avamere naftapuurimisplatvormile
|
Hinne)
|
Saagistugevus (MPa) |
Tõmbetugevus (MPa) |
Pikendus (%) |
-20 kraadi põikilöögitugevuse energia (J) |
| SM400B |
≥245(>5-16 mm) 245 (16–40 mm) või suurem |
400~520 |
≥18(>5-16 mm) ≥22(>16-40 mm) |
Suurem või võrdne 20-ga |
| SM490B |
≥325(>5-16 mm) Suurem või võrdne 315 (16-40 mm) |
490~610 |
≥17 >5-16 mm) ≥21(>16-40 mm) |
Suurem kui 34 või sellega võrdne |
| SM490YB |
≥365(>5-16 mm) Suurem või võrdne 355 (16-40 mm) |
490~610 | ≥15>5-16 mm) ≥19(>16-40 mm) |
Suurem kui 34 või sellega võrdne |
| Q355D |
≥355(>5-16 mm) Suurem või võrdne 345 (16–40 mm) |
470~630 | Suurem kui 21 või sellega võrdne | Suurem kui 34 või sellega võrdne |
Nabors X puurimisprojekt Q345E kuumvaltsitud H-tala tehnilise lepinguga
| Hinne | Saagistugevus (MPa) | Tõmbetugevus (MPa) | Pikendus (%) | Pikisuunaline löögikindlus KV8 (J) | Külm painutamine |
| Q345EJ |
345 või suurem (väiksem või võrdne 16 mm) ≥335 (>16 mm) |
470~630 |
Suurem või võrdne 21 (A50 mm) Suurem või võrdne 18 (A200 mm) |
-45 kraadi Suurem või võrdne 34-ga |
D=2a (t väiksem või võrdne 16 mm) D=3a (t>16 mm) |
| Q345EJ-T1 |
345 või suurem (väiksem või võrdne 16 mm) ≥335 (>16 mm) |
470~630 |
Suurem või võrdne 21 (A50 mm) Suurem või võrdne 18 (A200 mm) |
-40 kraadi Suurem või võrdne 34-ga |
Muu nafta ja gaasi ning ookeanide ehituskonstruktsioonide klass
| Standardne | Hinne | Saagistugevus (MPa) | Tõmbetugevus (MPa) | Pikendus (%) | löögitugevuse energia (J) | |
| EN 10025-3 | S275NL | Suurem või võrdne 275-ga | 370~510 | Suurem või võrdne 24-ga | -40 kraadi | Suurem kui 31 või sellega võrdne |
| S355NL | Suurem või võrdne 355-ga | 470~630 | Suurem kui 22 või sellega võrdne | -40 kraadi | Suurem kui 31 või sellega võrdne | |
| EN 10225 | S355G11+M | Suurem või võrdne 355-ga | 460~620 | Suurem kui 22 või sellega võrdne | -40 kraadi | Suurem või võrdne 50 |
| S355G11+N | ||||||
| S355G12+M | -40 kraadi | Suurem või võrdne 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Suurem või võrdne 420-ga | 500~690 | Suurem kui 19 või sellega võrdne | -40 kraadi | 60 | |
| S420G4+M | -40 kraadi | 60* |
Märkus: * põiksuunaline Charpy V{0}}sälklöögi test.
Seda toodet on laialdaselt kasutatud avamere naftaplatvormide ehitusprojektides ja naftapuurimismasinates.
Silla välisektsiooni terase standardid ja klassid)
| Standardne | Hinne | Toote kategooria | Omadused ja kasutusalad |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
H-kiir
Nurga teras
Kanali teras |
Iseloomulik: Sellel on kõrge tugevus, sitkus ja see talub veeremi koormust ja lööke ning sellel on hea väsimuskindlus, vastupidavus madalale temperatuurile, atmosfääri korrosioonikindlus, hea keevitusjõudlus ja madal sälktundlikkus.
Rakendus: kasutatakse peamiselt raudteede või maanteesildade ehitamiseks.
|
| GB/T 714 |
Q345qC, Q345qD, Q345qE, Q370qC, Q370qD, Q370qE Q420qC, Q420qD, Q420qE, Q460C, Q460D, Q460E |
||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN490B, SN490C | ||
| JIS G3106 |
SM400C, SM490A, SM490C, SM490YA, SM520B, SM520C, SM570 |
||
| EN 10025-3 | S275N, S275NL, S355N, S355NL, S420N, S420NL | ||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML S420M,S420ML,S460M,S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50W [HPS 345W], HPS 70W [HPS 485W] HPS 100 W [HPS 690 W] |
Sillavälja sektsioon terasToote kasutamise näited
Kuumvaltsitud-H--tala autoraamidele (saadaolevad klassid, kategooriad ja kasutusalad)
| Hinne | Spetsifikatsioon | Tarnestandard | Omadused ja kasutusalad |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Tehnoloogialeping |
Iseloomulik: Kõrge tugevus, ranged mõõtmete kõrvalekalded ja kõverusnõuded.
Rakendus: Peamiselt poolhaagiste, konteinerhaagiste ja krüogeensete paakautode talade tootmiseks. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Iseloomulik: Kerge-kaaluline ja tugeva-kuumvaltsitud H-tala, millel on ranged mõõtmete kõrvalekalded ja head pinnakvaliteedi nõuded.
Rakendus: kasutatakse peamiselt igasuguste pool-poolhaagiste (sh lamell-, kast-, paak- jne), eriotstarbeliste-raami pikitalade jaoks.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Mehaanilised ja tehnoloogilised omadused
| Hinne | Saagistugevus (MPa)ReL |
Tõmbetugevus Rm (MPa)
|
Pikendus A/%
|
Pikisuunalise löögi energia | 180 kraadi külma painutuskatse | |
| Temperatuur (kraad) | KV2 (J) | |||||
| MGL470B | Suurem või võrdne 345-ga | 470~630 | Suurem kui 21 või sellega võrdne | Normaalne temperatuur | Suurem kui 34 või sellega võrdne | d=2a |
| MGL510C | Suurem kui 400 või sellega võrdne | 510~660 | Suurem kui 19 või sellega võrdne | 0 | Suurem kui 34 või sellega võrdne | d=2a |
| A572 (Gr50) | Suurem või võrdne 345-ga | Suurem või võrdne 450 | Suurem kui 18 või sellega võrdne | - | - | |
| A572 (Gr65) | Suurem või võrdne 450 | Suurem või võrdne 550 | Suurem kui 15 või sellega võrdne | - | - | |
| A656 (Gr80) | Suurem või võrdne 550 | Suurem kui 660 või sellega võrdne | Suurem kui 12 või sellega võrdne | - | - | |
kuumvaltsitud-H-tala autoraamideleTooterakendused Case
Kõrghoonete põld-
| Standardne | Hinne | Toote kategooria | Omadused ja kasutusalad |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
H-kiir)
Nurga teras Kanali teras) |
Iseloomulik: Sellel on suurepärane keevitus, löögikindlus, madala temperatuuri löögikindlus jne ning see võib lisada paksuse suuna jõudlusnõudeid Z15\\Z25,Z35.
Rakendus: Seda kasutatakse peamiselt suuremahuliste-ehitusprojektide sammastes ja-kandvates talades, nagu kõrghooned-, ülikõrged-kõrghooned, suured-staadionid, lennujaamad, konverentsikeskused ja teraskonstruktsioonid. |
| GB/T 19879 |
Q345GJC, Q345GJD, Q345GJE, Q390GJC, Q390GJD, Q390GJE, Q420GJC, Q420GJD, Q420GJE, Q460GJC, Q460GJD, Q460GJE
|
||
| JIS G3136 |
SN400A, SN400B, SN400C, SN490B, SN490C
|
||
| EN 10025-2 |
S235JR/S235J0, S275JR/S275J0/S275J2, S355JR/S355JR0/S355JR2, S355K2, S450J0
|
||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML,S420M,S420ML,S460M,S460ML
|
||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 | ||
| ASTM A572 /A572M | A572 (Gr50), A572 (Gr55), A572 (Gr60), A572 (Gr65) |
Kõrghoonete{0}}väli Tooterakendused Juhtum
Katla teraskonstruktsioonide väli
| Standardne | Hinne | Toote kategooria | Omadused ja kasutusalad |
| GB/T 1591 | Q355B/NB, Q390B/NB, Q420B/NB, Q460B/NB |
H-kiir
Nurga teras
Kanali teras |
Iseloomulik: Kõrge sitkus ja löögikindlus, hea väsimuskindlus, vastupidavus madalale temperatuurile, vastupidavus atmosfääri korrosioonile ja hea keevitatavus.
Rakendus: Kasutatakse peamiselt katla terasraamis ja katla jäigas talas. |
| GB/T 700 | Q235B | ||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN400 (A,B,C),SN490 (B,C) | ||
| JIS G3106 | SM400A/B/C, SM490A/B/C, SM490YA/YB, SM520B/C, SM570 | ||
| EN 10025-2 | S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2, S450J0 | ||
| GOST 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 |
Katla teraskonstruktsioonide väli Toote rakendused Juhtum
Tõstuki terasprofiil
Saadaval Hinne, spetsifikatsioonid ja kasutusalad
| Hinne | Spetsifikatsioon | Tarnestandard | Omadused ja kasutusalad |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 ja kasutaja tehnilised tarnetingimused
|
Tootel on kõrged nõuded pinna kõvadusele, madalale temperatuurile vastupidavusele, suurustaluvusele ja kujuhälbele. Seda kasutatakse peamiselt tõstukite portaali tootmiseks. |
| MGC490C | J120-J160 |
Mehaanilised ja tehnoloogilised omadused
| Hinne | Saagistugevus ReL/MPa | Tõmbetugevus Rm/MPa |
Pikendamine A/% |
Löögienergia |
Kõvadus HB |
180 kraadi külma painutuskatse | ||
| Testi temperatuur ( kraadi ) | KV2 (J) | Väiksem või võrdne 16 | >16~35 | |||||
| Q460E |
Suurem kui 440 või sellega võrdne |
Suurem või võrdne 550–720 |
Suurem kui 17 või sellega võrdne |
-30 |
Suurem kui 34 või sellega võrdne |
- | - | - |
| MGC570C |
Suurem kui 400 või sellega võrdne |
Suurem või võrdne 570-ga |
Suurem kui 14 või sellega võrdne |
-5 |
Suurem kui 27 või sellega võrdne |
Suurem kui 170 või sellega võrdne |
d=2a |
d=3a |
| MGC490C |
Suurem või võrdne 335-ga |
Suurem või võrdne 490 |
Suurem kui 16 või sellega võrdne |
0 |
Suurem kui 34 või sellega võrdne |
Suurem kui 140 või sellega võrdne |
d=2a |
d=3a |
Sektsioon teras kahveltõstuki tooterakenduste jaoks
Nurkterasest ülekandetorni jaoks (saadaval klass, spetsifikatsioon ja kasutusalad)
| Hinne | Spetsifikatsioon | Tarnestandard | Omadused ja kasutusalad |
| Q235B | ∠50 - ∠360 |
GB/T 700
GB/T 1591 |
Iseloomulik: Nurgaterase riikliku võrgu standardsuuruse negatiivne kõrvalekalle on 50% GB/T 706 omast. Lõunavõrgu standardteras ja riikliku võrgu suurnurkne teras nõuavad positiivset suuruse hälvet ja kõrget pinnakvaliteeti.
Rakendus: kasutatakse peamiselt ülekandeliini tornide tootmiseks.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Nurkterasest ülekandetornile (mehaanilised ja tehnoloogilised omadused)
| Hinne |
Tootmistugevus ReL (MPa)
Paksus, mm |
Tõmbetugevus Rm /MPa |
Pikendamine A/%
|
Pikisuunalise löögi energia KV2 (J) |
180 kraadi külma painutuskatse | ||
|
Väiksem või võrdne 16 |
>16∼40 |
>16∼40 |
(20 kraadi ja 0 kraadi) KV2/J |
Väiksem või võrdne 16 | >16∼40 | ||
| Q235B |
Suurem kui 235 või sellega võrdne |
Suurem kui 225 või sellega võrdne |
370 ~ 500 |
Suurem kui 26 või sellega võrdne |
Suurem kui 26 või sellega võrdne |
d=a | |
| Q355B/C |
Suurem või võrdne 355-ga |
Suurem või võrdne 345-ga |
470 ~ 630 |
Suurem või võrdne 20-ga |
Suurem või võrdne 20-ga |
d=2a | d=3a |
| Q420B/C |
Suurem või võrdne 420-ga |
Suurem kui 410 või sellega võrdne |
520 ~ 680 |
Suurem kui 19 või sellega võrdne |
Suurem kui 19 või sellega võrdne |
d=2a | d=3a |
| Q460C |
Suurem kui 460 või sellega võrdne |
Suurem või võrdne 450 |
550 ~ 720 |
Suurem kui 18 või sellega võrdne |
Suurem kui 18 või sellega võrdne |
d=2a | d=3a |
Märkused:1. Q235B voolavuspiir on ReH;
2. Riikliku võrgu suurnurkse terase tõmbetugevusel pole ülempiiri.
Nurkterasest ülekandetorni jaoksTooterakenduste juhtum

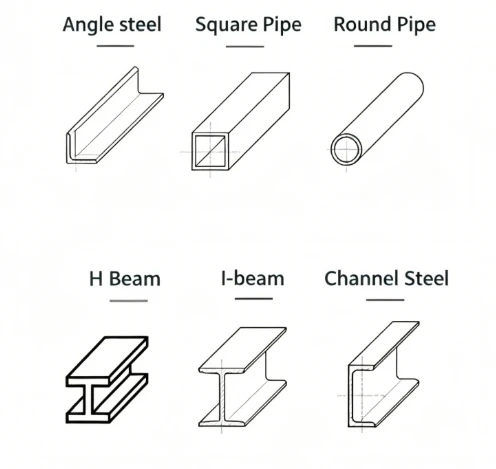

Profiiliterase tüübid
I-kiir:Tuntud ka kui H-tala või W-tala, koosneb see I-kujulisest-ristlõikest. Seda kasutatakse laialdaselt ehituses selle suure tugevuse ja võime taluda suuri koormusi.
Nurga teras:Seda nimetatakse ka nurkrauaks ja sellel on L-kujuline ristlõige-, millel on kaks võrdset jalga 90-kraadise nurga all. Seda kasutatakse tavaliselt ehituses, tootmises ja konstruktsioonirakendustes.
Kanali teras:Sellel on C-kujuline ristlõige- ja seda kasutatakse sageli hoonete ehitamisel tugi- või raamikonstruktsioonina. See pakub suurepärast-kandevõimet ja on väga mitmekülgne.
U{0}}kujuline teras:Nagu nimigi ütleb, on sellel U{0}}kujuline ristlõige-. Seda kasutatakse laialdaselt ehituses tugikonstruktsioonide, näiteks seinte ja talade raamides. See pakub suurt tugevust ja stabiilsust.
Lame teras:Tuntud ka kui lamedad ribad, on need ristkülikukujulised-teravate servadega. Neid kasutatakse tavaliselt ehituses, tootmises ja valmistamisel nende käsitsemise ja mitmekülgsuse tõttu.
T-kujuline teras:Sellel on T-kujuline ristlõige- ja seda kasutatakse ehituses sageli tugi- või konstruktsioonielemendina. See tagab hea kandevõime-ja jäikuse.
H-kujuline teras:Sarnaselt I-talaga on sellel H-kujuline ristlõige-. Seda kasutatakse selle suure tugevuse ja{4}}koormusvõime tõttu sageli ehituses ja konstruktsioonirakendustes.
Z-kujuline teras:Neid nimetatakse ka Z-silmudeks, neil on Z-kujuline ristlõige- ja neid kasutatakse ehitustööstuses tavaliselt katuseraamide või seina tugielementidena. Need pakuvad suurepärast struktuurilist tuge ja stabiilsust.
Rööpa teras:See on loodud spetsiaalselt raudteede jaoks, tagades stabiilsuse ja vastupidavuse. See on valmistatud kvaliteetsest-terasest, mis talub suuri koormusi ja pidevat kasutamist.
Ümmargune teras:Sellel on ümmargune{0}}ristlõige ja seda kasutatakse mitmesugustes rakendustes, nagu torud, postid ja konstruktsiooni toed. Selle ümar kuju annab tugevuse ja stabiilsuse.
Hiina ühe juhtiva profiilterase tootjana ja tarnijana tervitame teid soojalt ostma siit laos olevat profiilterast ja hankima meie tehasest tasuta proovi. Kõik kohandatud tooted on kõrge kvaliteediga ja madala hinnaga.
