A515 klassi 70 süsinikterase materjal
ASTM A515 GR.70 CS laeva terasest plaati tuntakse ka kui ASME SA516 GR.70 CS -plaati. See on keskmine süsinikusulam, mis sisaldab ka teatud kogustes mangaani, fosfori, väävlit ja räni. Seda kasutatakse peamiselt keevitatud survenumbides, kus on vaja täiustatud notti sitkust.
A515 GR.70 HR katlaplaat on suhteliselt paks, kvaliteetne terasplaat, mida kasutatakse katla konstruktsioonis. Seda kasutatakse kvaliteetsete süsinikterasplaatide tootmiseks, millel on ühtlased kontrollitud omadused, mis on mõeldud rõhunumate, katlade ja ventiilide siserõhu vastu seisma
A515 klassi 70 rõhuanum terasest plaadi keemiline koostis
| Omand | Väärtustama | Kommentaar |
|---|---|---|
|
Süsinik |
0.31 % |
Max.|paksuse jaoks 5-25 mm |
|
0.33 % |
Max.|paksuse jaoks 25-50 mm |
|
|
0.35 % |
Max.|paksuse jaoks 50–80 mm |
|
|
Mangaan |
1.2 % |
Max.|paksuse jaoks 5-80 mm |
|
Fosfor |
0.025 % |
Max.|paksuse jaoks 5-80 mm |
|
Räni |
0.15 - 0.4 % |
paksuse jaoks 5-80 mm |
|
Väävel |
0.025 % |
Max.|paksuse jaoks 5-80 mm |
A515 70. klassi veresoonte plaadi mehaaniline omadus
| Omand | Väärtustama | Kommentaar |
|---|---|---|
|
Pikenemine |
17 % |
min.|paksuse jaoks 5-80 mm|A8|Risti- |
|
21 % |
min.|paksuse jaoks 5-80 mm|A2|Risti- |
|
|
Tõmbetugevus |
485 - 620 mpa |
paksuse jaoks 5-80 mm|Risti- |
|
Saagikus tugevus |
260 MPA |
min.|paksuse jaoks 5-80 mm|Risti- |
A515 klassi 70 katlaplaadi mõõtmed diagramm
| Paksus tollides | Laiused | Pikkused | LBS/SFT |
|---|---|---|---|
| 3/16 | 48, 60, 72, 84, 96 | 96, 120, 124,133, 144, 156, 240 | 7.660 |
| 1/4 | 48, 60, 72, 84, 96 | 96,110, 120, 144, 240 | 10.210 |
| 5/16 | 48, 60, 72, 96 | 96, 120, 240 | 12.760 |
| 3/8 | 48, 60, 72, 84, 96 | 96, 120, 144, 169, 240, 260 | 15.320 |
| 7/16 | 96 | 240 | 17.870 |
| 1/2 | 48, 60, 72, 84, 96 | 96, 120, 144, 240 | 20.420 |
| 5/8 | 48, 96, | 120, 240, 480 | 25.530 |
| 3/4 | 48, 72, 84, 96 | 96, 120, 240, 480 | 30.630 |
| 7/8 | 96 | 240 | 35.740 |
| 1 | 48, 72, 96 | 96, 120, 240, 480 | 40.840 |
| 1 1/8 | 96 | 240 | 45.950 |
| 1 1/4 | 48, 96 | 96, 120, 240 | 51.050 |
| 1 3/8 | 96 | 240 | 56.160 |
| 1 1/2 | 96 | 120, 240 | 61.260 |
| 1 5/8 | 96 | 240 | 66.370 |
| 1 3/4 | 96 | 240 | 71.470 |
| 2 | 96 | 120, 240 | 81.680 |
| 2 1/4 | 96 | 240 | 91.890 |
| 2 1/2 | 96 | 240 | 102.100 |
| 2 3/4 | 96 | 240 | 112.310 |
| 3 | 96 | 240 | 122.520 |
| 3 1/4 | 96 | 144 | 132.730 |
| 3 1/2 | 96 | 120 | 142.940 |
| 3 3/4 | 96 | 120 | 153.150 |
| 4 | 96 | 144, 180 | 163.360 |
| 4 1/4 | 96 | 120 | 173.570 |
| 4 1/2 | 96 | 120 | 183.780 |
| 5 | 96 | 144 | 204.200 |
| 6 | 96 | 120 | 245.040 |
| 7 | 96 | 160 | 285.880 |

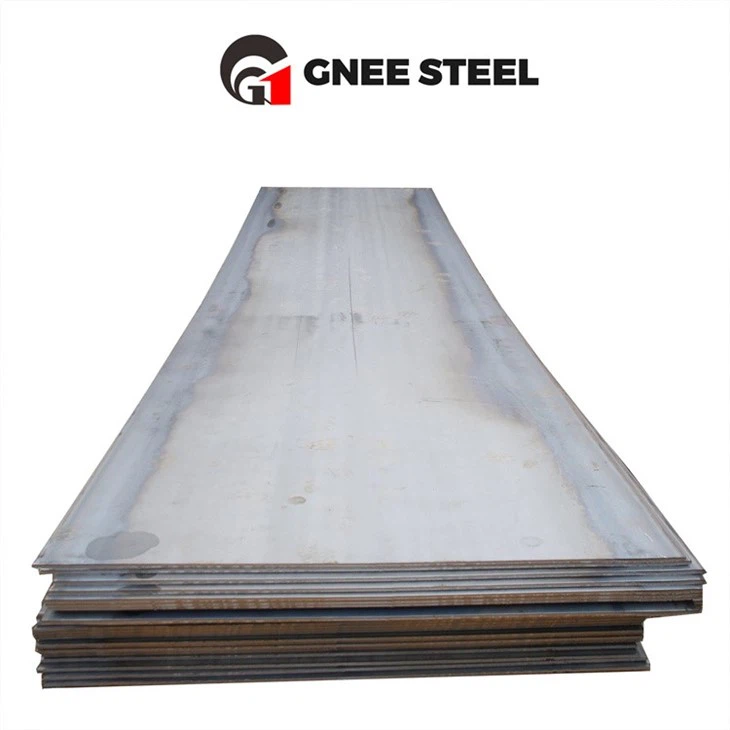

katla terasplaadi toodete pilt
Gnee grupi meeskonna foto
Gnee Groupi klientide külastus
GNEE Groupi terasenäitus
Garanteerime A515 70 süsinikterase materjali kvaliteedi ja koguse. Kui soovite lisateavet teada saada, võtke meiega ühendust!
